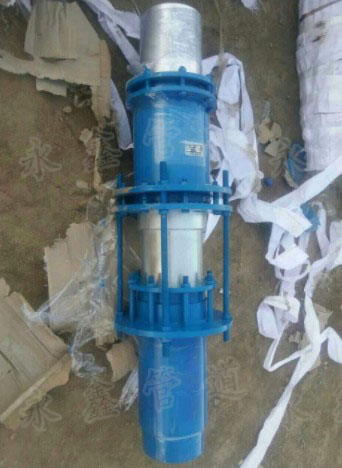

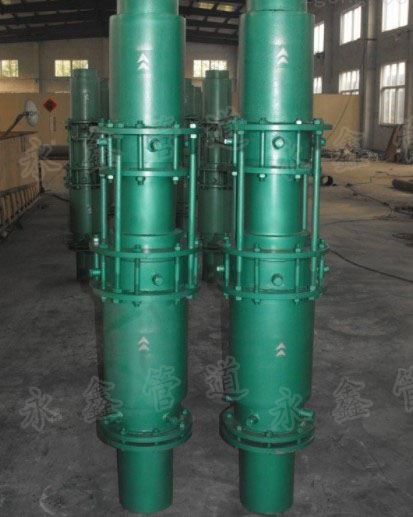

      直流介质无推力波纹补偿器






      产品简介
          巩义市新永鑫管道设备有限公司生产的TWB及ZTWB型直流介质无推力伸缩器是巩义市新永鑫管道时代发展,工业需求研发生产的在生产XGG—A、XGG—B套管式胀缩伸缩器的基础上经过不断研发生产制成的。 该无推力伸缩器的问世,无疑是热力管道伸缩器产品的一项突破性前进。它不仅为伸缩器的生产开拓了新的领域,更重要的是它不但解决管道内存在工作介质推力的致命弱点,同时也解决了旁通管式无推力伸缩器应力过于集中,介质阻力大弊端。目前,ZTWB及TWB型系列注油式直流介质无推力伸缩器,经用户使用证明,其优越性已被初步证明,优越于其它同类产品。


      产品原理
            该无推力伸缩器,是利用流体力学中的帕斯卡理论,在设计结构上巧妙的利用一个密环形汽室,这个汽室内分别有两个环形受压面,一个是固定的汽室内端面,另一个是密闭在汽室内的伸缩管肩部环形面,随伸缩管是可移动的。这个可移动的环形受压面的面积恰好和伸缩管横截面积相等,伸缩器工作时,在介质压力的作用下,环形面上的压力和伸缩管横截面积的压力是相等,而方向相反,因此两压力相互抵消。这样一来,在设计支架中仅考虑伸缩器压紧填料的摩擦力,对固定支架的推力计算中,就不再计算由工作介质压力,而引起的对固定支架的推力。因此固定支架属减载式支架,可节省大量支架材料,也节省人力和财力。


      新永鑫直流介质无推力波纹补偿器安装须知
          (1)与伸缩器两端相焊接的管段壁厚≥6mm时,必须进行坡口处理,焊后按要求进行水压检漏试验。
          (2)滑动支架和固定支架根据设计安装,使用ZTWB型,除不计算介质工作压力的推力外,其余相同。为确保管道无侧向位移,而沿轴向伸缩,伸缩器两端一般应安装导向滑动支架,在管道转弯处,必须安装固定支架。
          (3)伸缩器的保温防护结构均与管道同路,但对伸缩管伸缩部分,不可产生约束力。
          (4)本伸缩器在各种环境气温下,均可按最大安装长度LMax进行安装,不需予以拉伸或压缩。


      新永鑫直流介质无推力波纹补偿器主要技术参数及示意图
          (1)管道公称直径范围:DN25—1000mm;
          (2)适用公称压力范围:PN≤2.5MPa;
          (3)适用工作温度: t≤350℃;
          (4)伸缩量;
          (5)伸缩器的选择选择伸缩器时,应以公称直径DN为准,设计管道外径应与参数表内外径相同,允许误差≤3mm。



      订货须知:
      1、客户对产品有特殊要求,须在订货合同中提供以下说明:
      1)、结构长度;
      2)、连接形式;
      3)、公称直径、全通径、缩径、管道尺寸;
      4)、用介质及温度、压力范围;
      5)、实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
      2、我公司可根据客户特殊要求配置定做和设计特殊产品。
      3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
