jxh型横向小拉杆波纹补偿器



---

产品简介：

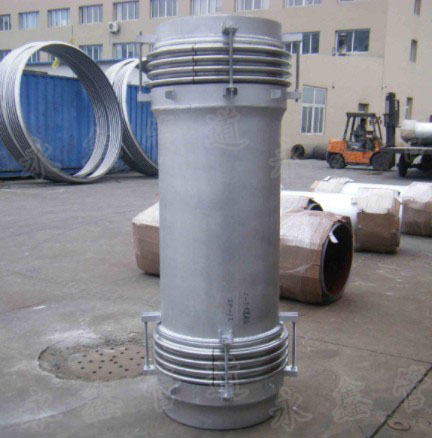

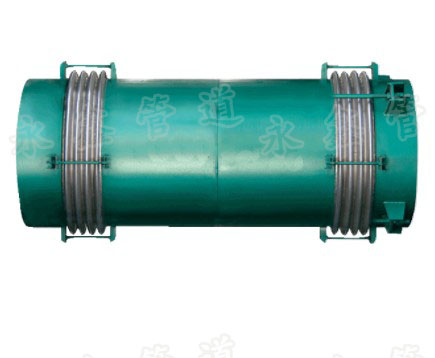

      巩义市新永鑫管道设备有限公司生产的横向小拉杆波纹补偿器又叫煤粉管道专用三维波纹 补偿器是专为煤粉管道设计的一种专用补偿器，由两段波纹管、中间接管及带有限螺母的小拉杆等零件组成，它在吸收管系任意平面内的横向位移，同时吸收轴向位移。小拉杆不能承受内压推力。

【产品名称】：JXH型小拉杆横向波纹补偿器

【产品别名】：小拉杆波纹补偿器，横向波纹补偿器

【产品规格】：【DN100mm-DN600mm】

【产品压力】：0.6-1.6MPa

【适用范围】：【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】

【产品材质】：碳钢，球墨铸铁，不锈钢.

【产品颜色】：蓝色，可根据客户要求调色.

---

新永鑫横向小拉杆波纹补偿器参数：

    1、设计温度：-20℃～+400℃；
    2、产品代号：JXH；
    3、型号标注：JXH；
    4、波纹管式-连接形式；
    5、压力-通径-补偿量。

---

新永鑫横向小拉杆波纹补偿器制作：
    永鑫横向小拉杆波纹补偿器制作过程中其波纹管为1Cr18Ni9Ti或SUS304材质制造，采用多层一次液压成型工艺，可以补偿轴向、角向、横向及各方位的合成位移。

---

新永鑫横向小拉杆波纹补偿器安装：
    1、用户使用时若不使用小拉杆，请在订货时注明。　
    2、用户使用时若需要小拉杆，在安装后务必将螺母松开并离天耳板（或撑板）一段距离（数值由由向补偿量确定）。　
    3、若实际补偿量大于样本上的规定值（寿命≤1000次），产品在安装后需要拆除小拉杆。
