      VSSJA-1型单法兰限位伸缩接头






      产品简介:

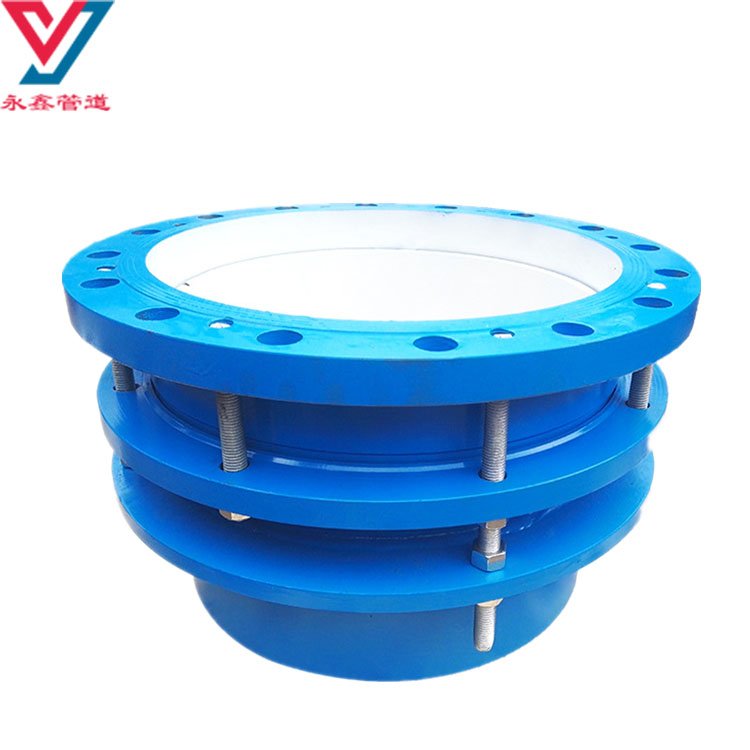

          VSSJA-1(BF)单法兰限位伸缩接头是由松套伸缩接头和一个限位短管组合而成。单法兰限位伸缩接头使用于一边与法兰连接,一边与管道焊接,安装时调整产品两端与管道或法兰的安装长度,对角均匀拧紧压盖螺栓,再调整好限位螺母,这样就能让管道在伸缩量范围内可以自由伸缩,锁定伸缩量,管道的安全运行。
      产品名称:VSSJA-1单法兰限位伸缩接头(BF单法兰松套限位补偿接头)
      产品别名:单法兰伸缩接头、单法兰限位伸缩节、单法兰伸缩器、单法兰限位膨胀节
      产品规格:DN50-DN4000
      产品压力:0.6-4.0MPa
      产品认证:ISO9001-2008
      适用范围:弱酸、弱碱、弱腐蚀类、油、热水、冷水等
      产品材质:碳钢,球墨铸铁,不锈钢
      产品颜色:蓝色,可根据客户要求调色
      工作温度:-40度至180度


      产品优势:
          VSSJA-1(BF)单法兰限位伸缩接头能够实现管道轴向位移的补偿,并且能够大大减少管道运行时的轴向推力,从而延长管道的使用寿命,保护线路的安全运行。单法兰限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏或损坏,主要用于在允许位移范围内吸收轴向位移和缓解轴向压力推力的管道松套连接,实现了管道一边法兰连接,一边为焊接的不一致性的方便连接。并且安装在管道线路上能够方便阀门的拆装与维护,并且能够克服地陷对管道线路造成的不良影响。VSSJA-1(BF)单法兰限位伸缩接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。


      产品特点:
          VSSJA-1(BF)单法兰限位伸缩接头使用于一边与法兰连接,一边与管道焊接,安装时调整产品两端与管道或法兰的安装长度,对角均匀拧紧压盖螺栓,再调整好限位螺母,这样就能让管道在伸缩量范围内可以自由伸缩,锁定伸缩量,管道的安全运行。
      1、伸缩量大,使用寿命长。
      2、方便阀门的拆装,有利于管线的定期维护。
      3、本产品能够有效地起到保护管线避免受到地陷带来的不良影响。
      4、材质优良,运行稳定。


      零部件材料:

      序号No.

      名称Name

      数量Quantity

      材料Material

      1

      本体Body

      1

      QT400-15,Q235A,ZG230-450,20

      2

      密封圈Gasket

      1

      NBR

      3

      压盖Cover

      1

      QT400-15,Q235A,ZG230-450,20

      4

      限位短管Limited short pipe

      1

      Q234A,20,16Mn

      5

      螺母Nut

      4n

      Q235A,20,1Cr8Ni9Ti

      6

      长螺柱Long Stud

      n

      Q235A,35,1Cr8Ni9Ti

      7

      螺柱bolt

      n

      Q235A,35,1Cr8Ni9Ti


      技术参数:

      公称通径

      Nominal iameter

      DN

      管子外径

      External diameter of pipe DW

      外径尺寸

      Length

      伸缩量Compensation

      法兰连接尺寸 Flange connecting dimension

      0.6Mpa

      1.0Mpa

      DW

      D0

      L

      L1

      D

      D1

      n-do

      D

      D1

      n-do

      65

      76

      76

      340

      105

      50

      160

      130



      4-Ф14

      185

      145

      4-Ф18

      80

      89

      89

      190

      150

      4-Ф18

      200

      160

      8-Ф18

      100

      108

      108

      210

      170

      220

      180

      114

      114

      125

      133

      133

      240

      200

      8-Ф18

      250

      210

      140

      140

      150

      159

      159

      265

      225

      285

      240

      8-Ф22

      168

      168

      200

      219

      219

      320

      280

      340

      295

      250

      273

      273

      375

      335

      12-Ф18

      395

      350

      12-Ф22

      300

      325

      325

      350

      130

      65

      440

      395

      12-Ф22

      445

      400

      350

      377

      377

      490

      445

      505

      460

      16-Ф22

      400

      426

      426

      540

      495

      16-Ф22

      565

      515

      16-Ф26

      450

      480

      480

      595

      550

      615

      565

      20-Ф26

      500

      530

      530

      654

      600

      20-Ф22

      670

      620

      600

      630

      630

      755

      705

      20-Ф26

      780

      725

      20-Ф30

      700

      720

      720

      860

      810

      24-Ф26

      895

      840

      24-Ф30

      800

      820

      820

      590

      220

      130

      975

      920

      24-Ф30

      1015

      950

      24-Ф33

      900

      920

      920

      1075

      1020

      1115

      1050

      28-Ф33

      1000

      1020

      1020

      1175

      1120

      28-Ф30

      1230

      1160

      28-Ф36

      1200

      1220

      1220

      1405

      1340

      32-Ф33

      1455

      1380

      32-Ф40

      1400

      1420

      1420

      1630

      1560

      36-Ф36

      1675

      1590

      36-Ф42

      1500

      1520

      1528

      1730

      1660







      1600

      1620

      2628

      1830

      1760

      40-Ф36

      1915

      1820

      40-Ф48

      1800

      1820

      2828

      2045

      1970

      44-Ф40

      2115

      2020

      44-Ф48

      2000

      2020

      2030

      2265

      2180

      48-Ф42

      2325

      2230

      48-Ф48

      2200

      2220

      2230

      2475

      2390

      52-Ф42

      2550

      2440

      52-Ф56

      2400

      2420

      2430

      2685

      2600

      56-Ф42

      2760

      2650

      56-Ф56

      2600

      2620

      2630

      600

      240

      140

      2905

      2810

      60-Ф48

      2960

      2850

      60-Ф56

      2800

      2820

      2830

      3115

      3020

      64-Ф48

      3180

      3070

      64-Ф56

      3000

      3200

      3030

      3315

      3220

      68-Ф48

      3405

      3290

      68-Ф60

      3200

      3220

      3230

      3525

      3430

      72-Ф48







      3400

      3420

      3430

      3735

      3640

      76-Ф48







      3600

      3620

      3360

      3970

      3960

      80-Ф56










      订货流程与须知:
      1、客户采购清单请传真至0371-64031262,E-mail邮件地址:13137151526@126.com,或来电咨询0371-64031029或者13137151526。
      2、收到客户采购清单,为客户提供产品型号选型与报价(报价清单)。
      3、具体商定:交货期、特殊要求等事宜电议或网上沟通。


      订货须知:
      1、客户对产品有特殊要求,须在订货合同中提供以下说明:
      1)、结构长度;
      2)、连接形式;
      3)、公称直径、全通径、缩径、管道尺寸;
      4)、用介质及温度、压力范围;
      5)、实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
      2、我公司可根据客户特殊要求配置定做和设计特殊产品。
      3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
